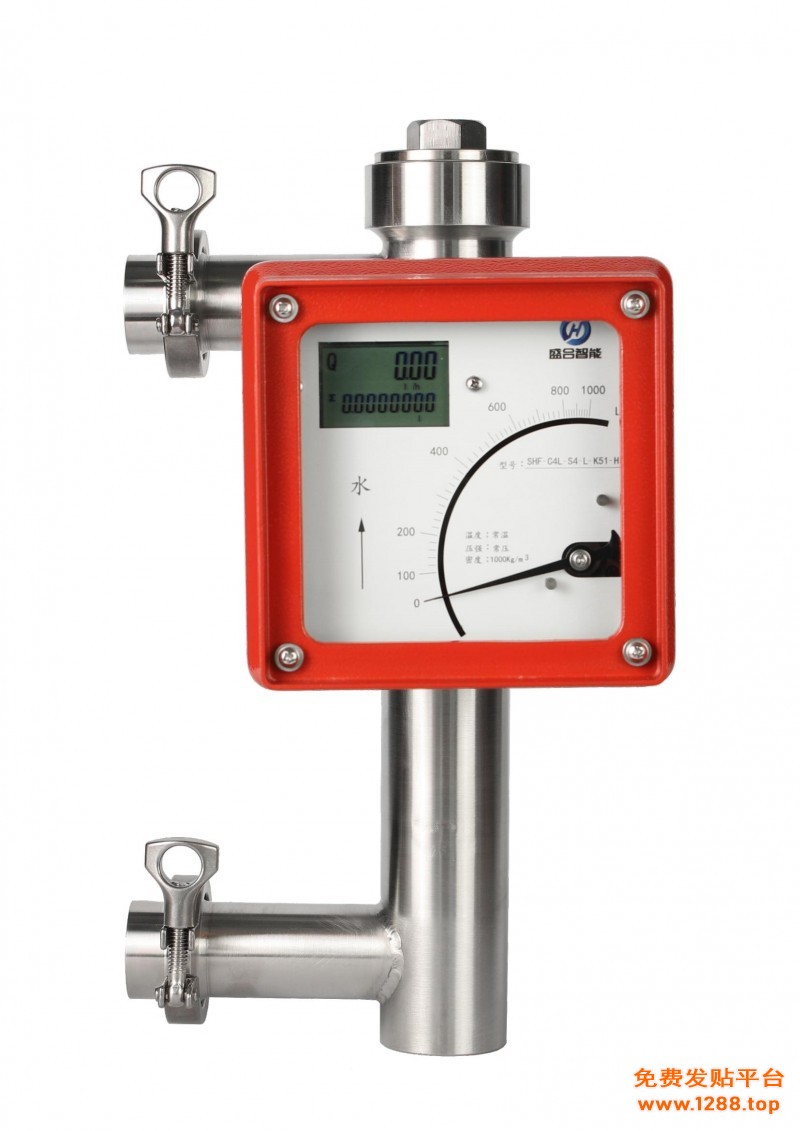

 SHF金属管浮子流量计是全金属结构设计，耐高温高压、防腐；智能型指示器，模块化设计，无磁滞后；具有掉电保护、数据恢复及错误自诊断功能；SH金属管浮子流量计HART型指示器，可进行参数组态和现场调整；与PC机串口，实现现场对仪表进行标定；瞬时流量、累积流量显示。产品坚固简洁、使用寿命长，广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体、蒸汽介质的测量与过程控制。



        优势：

·安装便捷，灵活适配

·支持垂直、水平、底侧、侧侧等多向安装

·提供法兰、卫生型卡套等多种接口，兼容DN15-DN150管径,轻松匹配现有系统。

·支持HART、RS485等协议，轻松接入多种自动化控制系统。

技术参数：

仪表型号：SHF

安装形式：垂直安装，自下向上

                  垂直安装，自上向下

                  水平安装，自左向右或自右向左

                  底侧安装，底进侧出

                  侧侧安装，侧进侧出

指示器 ：现场就地瞬时流量指示

               现场就地瞬时流量指示，带上下限位警报

               远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，本安防爆

               远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型

               3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出

测量范围 ：下量程 1～10L/h水，0～0.7m3/h Air at ATP

                   上量程 20～200m3/h水，400～4000m3/h Air at ATP

介质温度 ：就地型 -40℃～+300℃  远传型-20℃～+80℃

环境温度 ：就地型 -40℃～120℃   远传型-20℃～70℃

精度：   就地型 ±1.5%         远传型±1.0%

量程比： 10：1

防护等级： IP65  IP67

防爆标志： ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型

电缆接口 ：本安型：M20×1.5 隔爆型：1/2”NPT

公称压力： DN15-DN50  4.0Mpa           DN80-DN200  1.6Mpa

夹套形式 ：保温夹套、冷却夹套

连接形式 ：法兰连接 标准HG/T20592-2009

附件:      磁过滤器   直管段
